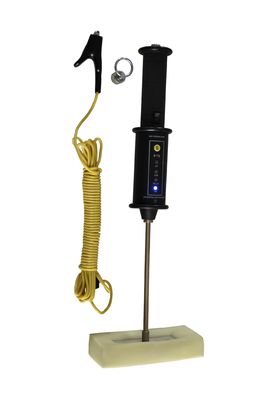

ウェットスポンジピンホールポロシティホリデーディテクター ホリデーディテクターテスト HD-104

HUATEC Group HD-104 ウェットスポンジピンホールリークディテクターは、ウェットスポンジ試験技術を採用し、高品質で低電圧のリークディテクターである設計に関するウェットスポンジピンホールリークディテクターの新しい基準を満たしています。この機器は、導電性基板上の500マイクロメートル以下の絶縁コーティングのピンホール、隙間、損傷、その他の欠陥を検出するために使用されます。HD-104はマルチ電圧リークディテクターです。

HD-104 ウェットスポンジピンホールリークディテクターは、以下の基準を満たしています：ASTM 3894.2、ASTM D-5162 A、ASTM G6、ASTM G62-A、BS 7793-2、ISO 8289、ISO 8289 A、ISO 14654、NACE RP 0188。

特徴:

• すぐに使用可能
• 3つの調整可能な電圧：9V/67.5V/90V
• 自動感度校正と電圧チェック
• バッテリー残量低下インジケーター
• 視覚および可聴アラーム
• 一体型および分離型ワンド機能
• 幅広い互換性のあるワンドアクセサリ
• 簡単に外せる引っかかり防止ケーブル
• 大型標準スポンジ
• すべての要件に対応するオプションの検査キットが利用可能です。

技術仕様
検出範囲           9V ——300µm
                                      67.5V—500µm
                                      90V——500µm
感度                    9V——90KΩ+5%
                                      67.5V—125KΩ+5%
                                      90V——400KΩ+5%
電圧精度    +5%
バッテリー                          リチウムポリマー充電式バッテリー 11.1V/1100mA
電力                           ≤0.5W
重量（メインユニット）        500g
サイズ                               290×53×53mm
電圧表示       各電圧のLED表示
バッテリー充電          12VDC充電器
スポンジサイズ                170×70×30mm
検出ロッドの長さ  195mm
アース線の長さ         4m

検出の原理と構造の説明

1、検出の原理：ウェットスポンジをコーティングに当てると、液体がピンホールに浸透し、基板との回路が接続されます。HD-104は自動的に回路を検出し、音でアラームを発します。3つの電圧インジケーターが同時に点灯し、ピンホールが検出されます。ユーザーは、将来の修理のためにピンホールにマークを付けることができます。

2、構造の説明：

(1)——スポンジブラシ

(2)——プローブスティック

(3)——プローブスティック端子

(4)——ラバーシース

(5)——9Vインジケーター

(6)——67.5Vインジケーター

(7)——90Vインジケーター

(8)——低電圧インジケーター

(9)——電圧スイッチ

(10)——ラバーリテーナー

(11)——電源スイッチ

(12)——ハンドル

(13)——ラバーリテーナー

(14)——アース/3芯プラグワイヤー

(15)——アース線

3、構造の説明：この機器は、ホスト、アース線、スポンジブラシで構成されています。

(1)ホスト：統合制御回路、リチウム電池、音響および光アラームデバイスなどを搭載。

(2)アース線：検出対象の基板に接続。

(3)スポンジブラシ：浸漬後、検出対象の表面に接続。

操作手順

1、機器の説明を読み、各部の機能を明確にし、具体的な名前は構造の説明に示されています。

(1)電圧スイッチ：3つの電圧の出力を調整して、さまざまな防食コーティングに対応します。

(2)電源スイッチ：電源のオン/オフを行います。

(3)9Vインジケーター：ライトが点灯している場合、出力電圧値は9Vです。

(4)67.5Vインジケーター：ライトが点灯している場合、出力電圧値は67.5Vです。

(5)90Vインジケーター：ライトが点灯している場合、出力電圧値は90Vです。

(6)低電圧インジケーター：充電してください。

(7)アース充電器：アース線を充電器に接続します。

(8)プローブスティック端子：プローブスティックを接続します。

(9)ラバーリテーナー：落下時の機器を保護します。

(10)ライトアラームゾーン：リークポイントが検出された場合、3つの電圧インジケーターが同時に点灯してアラームを発します。

(11)ハンドル：検出時にハンドルを持ちます。

(12)プローブスティック：スポンジブラシをホストに接続します。

(13)スポンジブラシ：導電性液体または水に浸した後、検出対象の表面に接続します。

(14)アース線：アース/3芯プラグを検出対象の基板に接続します。

2、使用方法

(1)HD-104の説明に従って、ホスト、プローブスティック、スポンジブラシ、アース線を組み立て、強力な磁石を使用して金属管壁の露出した表面に吸着させ、アース線クリップを使用して磁石をクランプします。ユーザーは、アース線クリップを金属管壁の露出した表面に接続することもできます。

(2)導電性液体（水）を使用してスポンジブラシを濡らします。

(3)濡れたスポンジブラシを露出した表面の反対側に接触させると、機器はリークディテクターが準備完了であることを意味する光と音のアラーム信号を発するはずです。リークを検出するときは、防食コーティングの表面に濡れたスポンジを近づけてください。アラーム信号に従ってリークポイントを見つけ、将来の修理のためにピンホールにマークを付けます。

(4)防食コーティングの表面は、リーク検出前に乾燥している必要があります。コーティングが電解質が表面に形成される可能性のある環境（塩水噴霧など）にある場合は、リーク検出前にコーティング表面を洗浄して乾燥させる必要があります。リーク検出中、電解質は金属パイプの端または露出した金属表面から少なくとも13mm離れているものとします。

注意が必要な事項

1、リークディテクターを長期間使用しない場合は、バッテリーを完全に充電する必要があります。3〜6か月ごとにバッテリーを充電してください。

2、リーク検出の効果に影響を与えないように、アース線は検出対象の金属部分と良好に接触している必要があります。

3、PVA製のスポンジブラシはドイツの技術を使用しており、吸水性と靭性に優れています。スポンジが使用前に硬くなっている場合は、ブラシを水中に約2〜3分間入れてから使用してください（水温は80度以下）。日光に当てないでください。検出に影響を与えないように、毎回使用するたびにブラシを濡らしてください。次回の使用のために、ブラシを密閉されたバッグに入れてください。

標準配送

HD-104 ピンホールメインユニット               1個
標準ワンドとフラットスポンジ　1個
アース線                                           1個
充電器                                              1個
キャリングケース                                    1個
マニュアル                                                1個
保証書　　      　  　            1個
